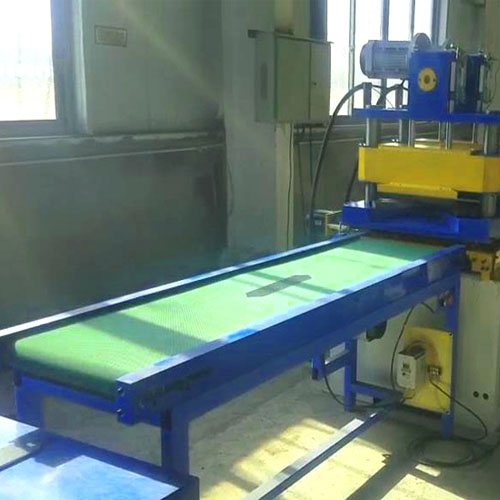

中柱横剪机
中柱横剪机

中柱横剪机

  • 品      牌:
  • 发布日期:2022-06-13
  • 产品型号:
详细信息



横剪机能自动将矽钢片剪切成符合图纸要求的各种中柱片型。其特点

1. 裁剪动力:采用国变频电机控制技术,速度快,噪音小,寿命长。

2. 送料动力:采用大扭矩交流同步伺服电机,具有响应快,定位精度高,低噪音,制动热损小,寿命长的特点。

3. 轨道定位:采用步进电机拖动滚珠丝杠直线导轨调整两V刀尖端的横向距离。中心送料定位,准确方便。

4. 运动控制:采用的PLC控制器,触摸屏操作,简单方便。

5. 理料方式:采用输送带传输,整齐的落到收料架上。

6. 寿命保证:本中柱横剪机设备标准件均为名优配件,基础加工装配精度高,延长设备使用寿命。



项目

参数

剪切料宽

40-300mm

剪切料厚

≤0.35mm

剪切片长

300-1600mm

送料速度

220m/min

剪切角度

90°双向斜角

剪切毛刺

≤0.02mm

剪切精度

±0.2mm

剪切片长允差

±0.1

剪切速度

35-40片/min

剪刀材质

合金(50-100万次)

料卷内孔直径

φ500mm

料卷外围直径

≤1000mm

料卷重量

小于等于1500kg

开卷机卷筒的涨缩范围

φ460-520

电控系统

PLC

操作界面

触控彩屏

开卷调速方式

无级调速

送料驱动

伺服系统

剪切驱动

伺服系统

整机总功率

5kw
